הרעיון
טוחני שאריות מזון מותקנים מתחת לכיור בבתים רבים בעולם, אבל הם פותרים רק חצי בעיה: את השאריות עדיין צריך לדחוף אל פתח הניקוז ביד או בזרם מים מהברז. הלקוח ביקש מערכת שעושה זאת לבד — מתז מים שקם ממרכז הכיור, מסתובב ומסחף את כל השאריות אל הטוחן, בלחיצת כפתור או מהאפליקציה.
שני קונספטים, הכרעה הנדסית אחת

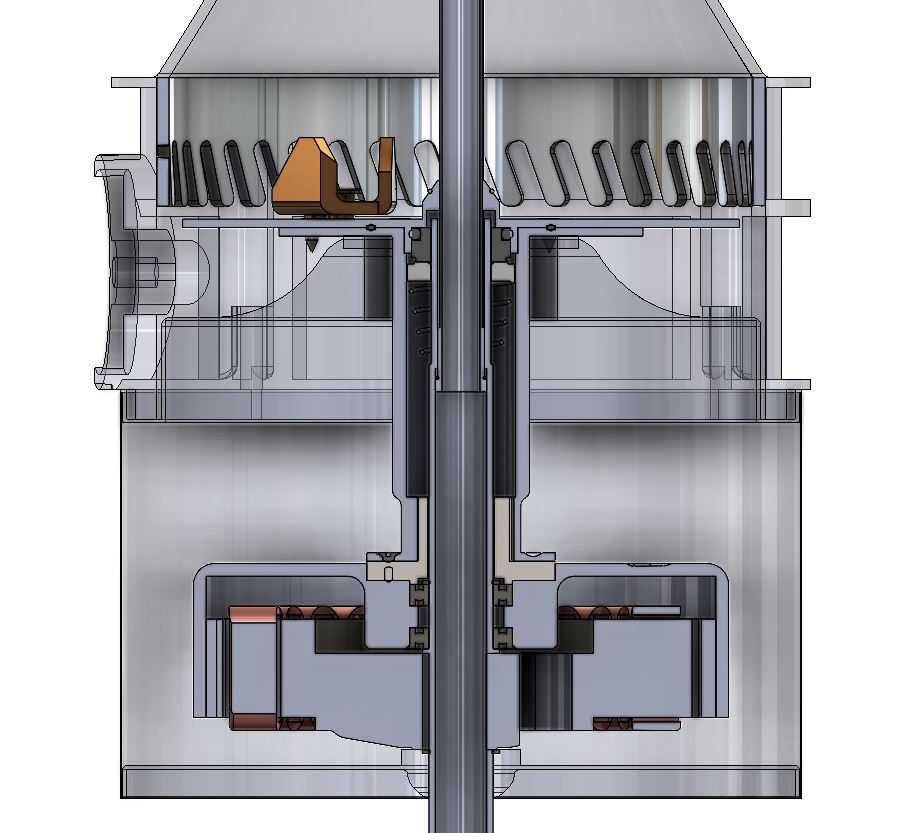

נבחנו שתי ארכיטקטורות. בראשונה המתז עובר דרך ציר חלול של מנוע טבעתי, כך שהמים עולים במרכז הטוחן עצמו — פתרון אלגנטי שמחייב איטום מסתובב סביב ציר רטוב, אתגר שנדון במאמר על אטימות למים ולאבק. בשנייה המתז יושב לצד הטוחן ומוזן מצינור נפרד, עם מנוע סטנדרטי ובלי צורך לאטום את הציר הראשי. ההשוואה המסודרת בין החלופות — עלות, אמינות, מורכבות ייצור — היא לב העבודה שמתוארת במאמר על תכנון מכאני.
מהתכן אל הברזל
המערכת נבנתה ונוסתה על עמדת כיור ייעודית במעבדה: שסתום מים חשמלי, מתז תלת-חלקי שעובד ממתכת, בקר עם תקשורת אלחוטית לאפליקציה, וטוחן שעבר התאמות. תא טחינה ניסיוני הודפס בתלת-ממד עם טבעת שיניים ממתכת כדי לבחון גאומטריות טחינה שונות במהירות, ומכלול ההנעה פורק ונבחן לעומק — כולל מיסבים ואטמים מכאניים. לוגיקת הבקרה שומרת על סדר פעולות בטוח: המים נפתחים לפני הטחינה ונסגרים אחריה בהשהיה, כך שהתא נשטף נקי בסוף כל מחזור והטוחן לעולם אינו עובד יבש.
תחומי הפיתוח
- מכניקה: מתז מתרומם, איטום צירים ומנגנוני הנעה.
- הידראוליקה: שסתומים, לחצים וגאומטריית סילוני המים.
- אלקטרוניקה ותוכנה: בקרה, ממסרי הספק ושליטה מאפליקציה.
תובנה מהפרויקט
כשמוצר משלב מים, חשמל ומכניקה סובבת — סדר הבדיקות קובע הכול. קודם מוכיחים את מסלול המים והאיטום על עמדת ניסוי, ורק אחר כך סוגרים את התכן סביב הפתרון שעבד. עמדת הכיור הניידת שבנינו ממשיכה לשרת את הפרויקט גם עכשיו — כל שיפור בגאומטריית המתז או בתא הטחינה נמדד עליה באותם תנאים בדיוק.
תמונות מהפרויקט
