הרעיון
כמו כל שריר, גם שרירי הפנים והעיניים מגיבים לאימון עם התנגדות. הלקוח הגיע עם רעיון למכשיר ביתי קטן שמאפשר לתרגל אותם באופן מדיד: המשתמש סוגר את הזרועות כנגד התנגדות, והמכשיר מודד את טווח התנועה של כל חזרה ומשדר את הנתונים לאפליקציה, שם רואים התקדמות לאורך זמן.
הפתרון ההנדסי
הלב המכאני של המכשיר הוא מנגנון קפיץ מתכוונן: הקפיץ יושב בין שני מובילים, ואחד מהם נע על הברגה פנימית. סיבוב הבורג המרכזי מכווץ או משחרר את הקפיץ — וכך המשתמש בוחר את דרגת ההתנגדות. תכנון קפיצים נכון הוא מקצוע בפני עצמו, כפי שמתואר במאמר על קפיצים בתכנון מוצר, וכאן הוא נעשה בתוך מעטפת של פחות מעשרה סנטימטרים. רכיבי גומי פנימיים מרככים את התנועה החוזרת ומונעים נקישות בין הזרועות לגוף המכשיר — פרט קטן שמורגש היטב ביד, מהסוג שנדון במאמר על תכנון מנגנונים.
האלקטרוניקה
את התנועה מודדים פסי מגע שהזרוע סוגרת בדרכה — כל מפלס מגע מייצג טווח תנועה אחר, בגישה שמתוארת במאמר על חיישנים במוצר חדש. בקר זעיר עם תקשורת אלחוטית משדר את הנתונים לאפליקציה, וסוללה נטענת זעירה מזינה את הכול. ניהול צריכת החשמל קפדני: המכשיר מתעורר במגע ונרדם מעצמו אחרי כמה שניות של חוסר פעילות, כך שסוללה קטנה מחזיקה שבועות של אימונים יומיים בלי טעינה. באפליקציה כל חזרה נרשמת עם טווח התנועה שלה, והמשתמש רואה גרף התקדמות — הפיכת אימון שגרתי למשחק מדיד היא מה שמחזיק משתמשים לאורך זמן.
תחומי הפיתוח
- מכניקה: מנגנון התנגדות מתכוונן וריכוך תנועה במעטפת זעירה.
- אלקטרוניקה: חיישני מגע, בקר אלחוטי וניהול סוללה.
- עיצוב תעשייתי: גוף ארגונומי ובחינת וריאציות צבע, חומר וגימור.
תובנה מהפרויקט

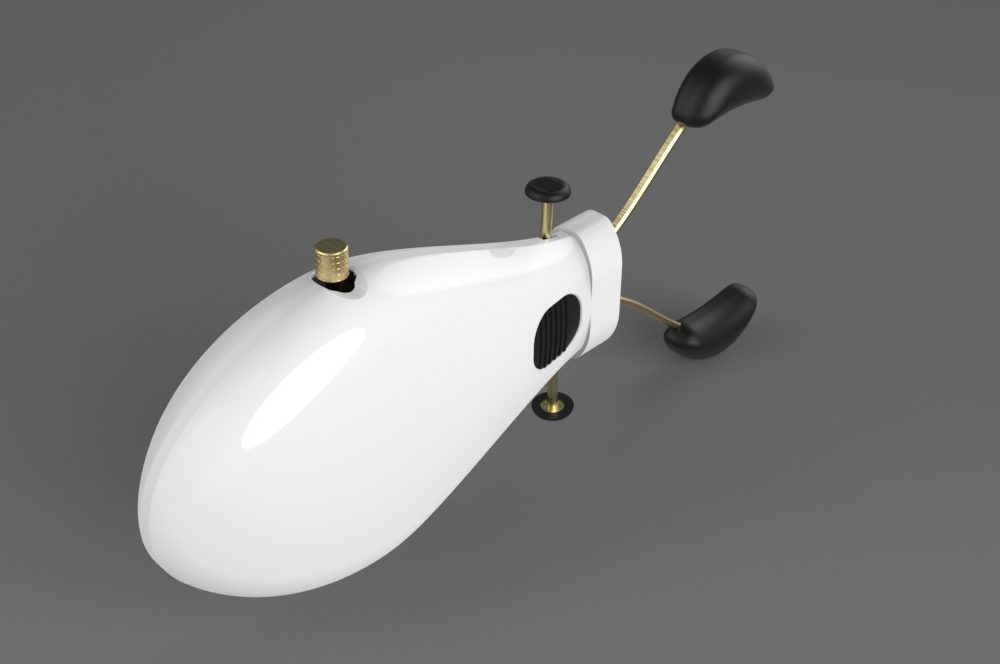

ההדמיות בעמוד מציגות כמה חלופות גימור לאותו מוצר בדיוק — שלב שעוזר ללקוח לבחור זהות מוצרית עוד לפני תבניות, כהמשך ישיר לגישה של אב-טיפוס מראה מול אב-טיפוס פונקציונלי.
תמונות מהפרויקט
